本文根据较早的批量场控灯具咨询做匿名化技术重构。原始单位、数量、金额、人员信息和活动名称均已移除；文中参数为通用工程建议，不代表某次活动的实际配置。
1. 项目背景与需求回顾
场控荧光棒的目标不是让每根灯棒“能变色”，而是让数百到数千个移动终端在复杂现场中按节目节奏稳定响应。观众会遮挡天线、随意开关、带离会场，现场还存在无线麦克风、Wi-Fi、对讲机和舞台控制信号。若系统只在桌面测试十几根样机，很容易在正式活动中出现部分区域延迟、分组错乱、颜色不一致或电量不足。

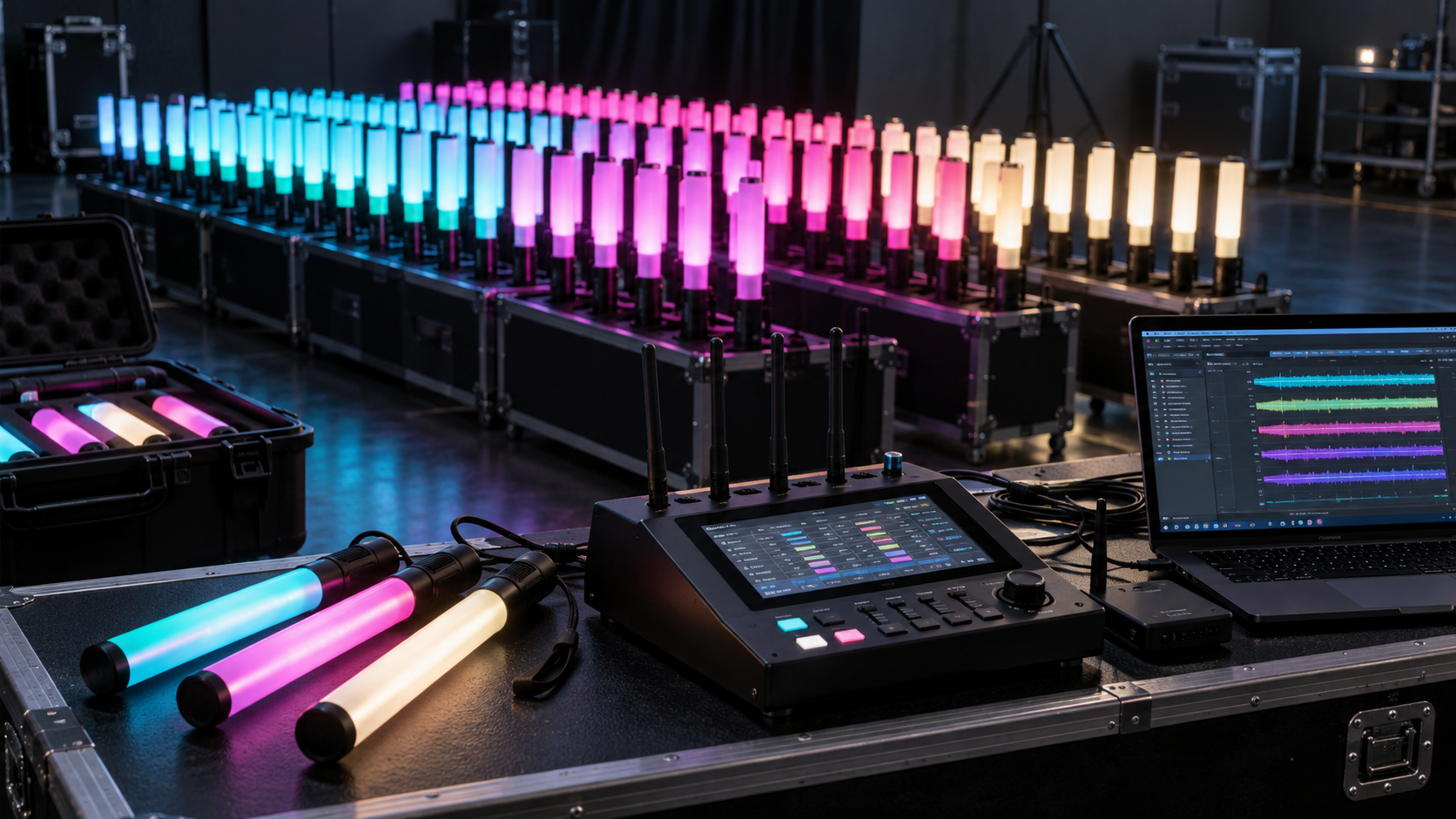

本方案面向演出、发布会、体育活动和品牌互动空间。系统由 RGB 灯棒、低功耗无线模块、场控发射器、节目控制软件、DMX/时间码接口、充电与周转箱、现场测试工具组成。基础版本支持全场、区域和编号组控制，可下发颜色、亮度、闪烁、渐变与场景；高级版本可按座位绑定，实现像素化图案和音乐时间码联动。
2. 需求工程化整理
需求先回答五个问题：现场最大终端规模、最远覆盖距离、是否分区或逐点控制、节目如何触发、灯棒需要工作多久。全场同步只需广播控制，协议简单、吞吐量低；按座位逐点显示图案需要可靠的编号绑定、区域网关和更高的下行容量；若要跟随舞台灯光，系统还需接收 DMX512、Art-Net、OSC、MIDI 或 LTC/MTC 时间码。
| 层级 | 基础功能 | 可选扩展 |
|---|---|---|
| 终端 | RGB、开关、配对、电量检测 | 振动、按键、红外回收检测 |
| 无线 | 广播、分组、序号、确认 | 多基站、跳频、区域漫游 |
| 控制 | 场景、亮度、闪烁、渐变 | 时间码、DMX、座位像素化 |
| 运维 | 批量充电、编号、测试、盘点 | 自动绑定、资产追踪、日志 |
| 安全 | 电池保护、温升、阻燃外壳 | 运输模式、仓储电量策略 |
3. 技术指标与边界
| 项目 | 建议目标 |
|---|---|
| 终端规模 | 单区数百根，多个区域扩展至更大规模 |
| 响应 | 广播场景变化视觉上同步；逐点模式按帧率和覆盖规划 |
| 色彩 | RGB 三通道校准，支持全局亮度和伽马曲线 |
| 无线 | Sub-GHz 或 2.4 GHz 专有协议，按场地频谱选择 |
| 续航 | 典型节目模式 4–8 小时，仓储模式低自放电 |
| 充电 | 多槽充电箱，单槽限流、反接和温度保护 |
| 防护 | 手持跌落、汗液、轻度泼溅；户外雨淋需专门等级 |
4. 系统总体架构
flowchart LR SHOW["节目控制软件"] --> BRIDGE["DMX/Art-Net/时间码桥接"] BRIDGE --> MASTER["主场控发射器"] MASTER --> Z1["区域基站A"] MASTER --> Z2["区域基站B"] Z1 --> G1["终端分组1..N"] Z2 --> G2["终端分组1..N"] TEST["批量测试与绑定工具"] --> MASTER CHARGE["充电与周转系统"] --> G1 CHARGE --> G2
节目控制软件不直接操纵每颗 LED，而是下发带执行时间的场景帧。主发射器把帧转换成无线广播包，区域基站负责重复与覆盖，灯棒按本地时钟在指定时刻执行。这样可以减小无线瞬时抖动对视觉同步的影响。对关键节目段，控制端提前缓存数秒场景，网络短时干扰也不会立刻破坏效果。
5. 灯棒结构与光学设计
灯棒由透光管、扩散结构、主板、电池、按键、充电触点和端盖组成。透光管可采用磨砂 PC，内部增加扩散膜或乳白导光件，避免直接看到 LED 光点。RGB LED 既可使用大功率单点配导光柱，也可使用多颗低功率 LED 均匀排布；后者亮度均匀，但主板长度和功耗更高。
手柄需要同时考虑握持、跌落和拆装。电池固定不能只靠泡棉，建议使用塑胶骨架与阻燃缓冲件；端盖设置防松结构；充电触点采用磁吸或弹簧针时，要验证汗液、灰尘和反复插拔后的接触电阻。若终端用于长期租赁，电池、透光管和主板应能分级维修，不把整根灯棒设计成一次性密封件。
| 结构项 | 建议方案 | 验证方法 |
|---|---|---|
| 透光件 | 磨砂PC+扩散结构 | 亮度均匀性与色差拍照 |
| 手柄 | 阻燃PC/ABS，防滑纹理 | 跌落、扭转和汗液测试 |
| 电池 | 带保护锂电，刚性限位 | 振动、短路与温升测试 |
| 充电口 | Pogo Pin或磁吸触点 | 插拔寿命与接触电阻 |
| 编号 | 激光二维码+电子ID | 盘点与座位绑定复核 |
6. 硬件、电源与无线
终端主控可选低功耗 MCU 配 Sub-GHz 收发器，或使用带 2.4 GHz 无线的 SoC。Sub-GHz 绕射与覆盖较好，适合大空间广播；2.4 GHz 芯片和天线更成熟，但现场干扰更密集。无线选型不能只看标称距离，应在观众入场后的最差遮挡条件下测试包接收率。天线远离电池、金属装饰和人体紧握区域，并在最终外壳中重新调试匹配。
LED 使用恒流或限流驱动，亮度按电池电压和温度动态降额。电源路径包含电池保护、充电管理、欠压关机、ESD 和反接保护。终端定期采样电量并用分档值上报，避免精确百分比造成误导。批量充电箱每个槽位单独限流，箱体内部按总功耗配置风道、保险和温度探头；运输前提供统一关机或深度休眠指令。
场控主机使用工业电脑或嵌入式 Linux 主机，配多个可更换无线模块和有线网络。若场地很大，区域基站通过有线以太网或光纤回传，减少无线级联。主控台保留实体“全亮、全灭、红色警示、冻结场景”按钮，防止软件窗口或时间码源异常时无法人工接管。
7. 协议、分组与节目软件
无线帧至少包含协议版本、场次 ID、区域、分组、序号、执行时间、效果类型、RGB/亮度参数和校验。广播帧连续发送多次，终端根据序号去重。配置、配对和固件升级使用可靠会话；实时节目帧优先低延迟，不对每根终端逐条等待确认。场次 ID 可以防止相邻场馆或上一场缓存指令误触发。
sequenceDiagram participant S as 节目软件 participant M as 场控主机 participant B as 区域基站 participant L as 灯棒终端 S->>M: 时间码与场景 M->>B: 预下发执行帧 B-->>L: 广播三次 L->>L: 序号去重并缓存 L->>L: 到时统一执行 B-->>M: 区域统计与告警
控制软件包含设备导入、区域编组、颜色预览、场景时间线、时间码监听、手动触发、日志和应急页。座位模式由座位表生成终端映射，入场前通过扫描或充电箱槽位完成绑定。演出文件应版本化并锁定，现场修改生成新版本，避免多台控制机加载不同配置。
{
"scene_id": 1208,
"group": 12,
"execute_at_ms": 284500,
"effect": "fade",
"rgb": [20, 180, 255],
"duration_ms": 800
}
8. 现场部署与测试
部署前先做频谱扫描和基站点位勘察，再在空场与模拟满场两种条件下走覆盖测试。充电、编号、分组、发放、回收和故障替换应形成一条明确流程。正式活动前使用自动测试场景依次显示红绿蓝白、低亮渐变和快速闪烁，工作人员按区域观察坏点、色差和掉线终端。
| 测试项 | 方法 | 通过口径 |
|---|---|---|
| 覆盖 | 最远区、遮挡区、满场模拟 | 场景指令稳定接收，无固定死角 |
| 同步 | 高频闪与统一渐变录像分析 | 肉眼无明显分裂，延迟满足节目要求 |
| 续航 | 按真实节目亮度曲线运行 | 活动结束仍有安全余量 |
| 色彩 | RGBW分档和相机采样 | 批次差异可经校准补偿 |
| 充电 | 满槽充电和热成像 | 无过温，单槽故障不拖累整箱 |
| 跌落 | 手持高度多角度跌落 | 外壳不开裂，电池不松脱 |
9. 项目阶段与交付
POC 用 20–50 根工程样机验证射频、同步和光学，约 2 周；EVT 完成结构、主板、场控器、充电箱和节目软件，约 4 周；DVT 扩大终端规模，进行满场覆盖、续航、跌落、充电温升和时间码联调，约 3–4 周；PVT 建立烧录、ID 写入、老化、分箱、盘点和备机流程，约 2 周。
交付物包括灯棒结构与 PCB 文件、嵌入式固件、无线协议说明、场控软件、DMX/时间码接口、充电箱电气图、量产测试程序、现场部署手册和故障处理表。人员配置通常包含结构、硬件、嵌入式、射频、上位机和测试工程师。
10. 风险与产品化方向
核心风险是现场无线环境不可复制、电池一致性、批量充电温升、编号错位和节目版本不一致。最有效的控制方式是尽早做小规模真实场地试演，再逐步扩大数量。后续可增加座位像素映射、UWB/蓝牙定位辅助、互动按键、观众动作感应、跨场馆远程监控和租赁资产管理。初拓可完成灯棒结构、电子硬件、无线协议、场控软件、批量测试工装与现场联调。
11. 批量生产、频谱规划与活动执行清单
大批量终端的一致性来自产测，而不是活动前人工逐根查看。生产线需要完成主板烧录、唯一 ID 写入、按键与 LED 检查、无线收发测试、电池内阻或电压分档、充电电流检查和整机休眠功耗测试。终端通过测试后与外壳二维码绑定，装箱时记录箱号、槽位和固件版本。抽检应覆盖色彩、最大亮度、跌落、静电和连续闪烁温升。
无线产测可在屏蔽箱或固定距离夹具中进行。测试站向终端发送多组信道与功率指令，记录接收质量和响应时间，异常设备不得仅靠提高发射功率掩盖。不同批次天线、外壳或电池供应变化后要重新做对比。若终端使用跳频，频点表和场次密钥在发放前写入，活动结束后切换运输配置，防止邻近项目误控。
现场频谱规划将舞台无线麦克风、对讲、Wi-Fi、蓝牙、灯光网络和场控灯棒统一登记。Sub-GHz 系统要遵守当地频段与发射功率限制；2.4 GHz 系统应避开拥挤信道，并控制基站覆盖重叠。基站通过有线网络回传时，交换机、网线和供电都需要备份。主控机、备用主控和时间码源在彩排前完成主备切换演练，不能等正式演出才第一次验证。
| 环节 | 自动检查 | 人工复核 |
|---|---|---|
| 烧录 | 固件校验、ID唯一、参数版本 | 标签与外壳一致 |
| 光学 | RGBW与亮度档位 | 扩散均匀、无明显色斑 |
| 无线 | 多信道收发、丢包统计 | 弱端与天线装配 |
| 电池 | 电压、充电电流、休眠功耗 | 外观、鼓包和触点 |
| 装箱 | 箱号、槽位、数量、版本 | 备件、线缆和清单 |
活动日执行分为入场前、彩排前、观众入场后和退场四个阶段。入场前检查充电箱温度、终端电量和基站网络；彩排前播放标准测试序列并记录各区域；观众入场后再次观察射频质量，因为人体遮挡会改变结果；退场时按箱盘点、隔离损坏终端并切换仓储电量。备用终端不只按总数准备，还应分散到不同区域，确保故障发生时能快速替换。
节目触发必须有人工应急页。时间码漂移、主控卡顿或外部灯控失联时，操作员可一键冻结当前颜色、全场低亮、全灭或切换预设备用场景。所有手动操作记录时间与操作者，方便活动后复盘。彩排与正式文件使用不同环境标识，导出包包含内容哈希、设备配置和恢复说明，避免拿错版本。
长期租赁还需建立电池健康与资产生命周期。系统记录充放电次数、故障频率和最后维护时间，定期淘汰容量下降或触点磨损的终端。充电箱在仓库内保持通风，长期不用时按电芯建议电量存储并定期巡检。这样才能让一次活动的设备变成可重复运营的系统，而不是每场重新排查同一批隐患。
12. 故障模式与验收基线
场控系统将故障分成终端、区域基站、节目控制和充电四类。单根终端异常不应阻塞广播；区域基站离线时主控提示覆盖风险并切换备用路径；时间码跳变时冻结当前安全画面，不突然追帧；充电槽过温时隔离该槽并保留其他槽工作。故障等级、提示和操作权限在彩排前确定。
| 故障模式 | 监测方式 | 自动策略 | 现场动作 |
|---|---|---|---|
| 单根掉线 | 测试轮询、区域统计 | 不阻塞实时广播 | 活动前替换并记录 |
| 区域接收差 | 基站包统计 | 增加重复或切备用基站 | 检查遮挡、天线与网线 |
| 时间码中断 | 心跳与连续性 | 保持场景或走本地缓存 | 切手动应急页 |
| 主控故障 | 主备心跳 | 备用机接管锁定版本 | 确认时间点后继续 |
| 充电过温 | 槽位与箱体温度 | 停止故障槽 | 通风并检查电池 |
系统记录场景序号、发送时间、基站状态、手动操作、终端测试和充电告警，但实时广播不因写日志而阻塞。活动后归档正式内容校验值、区域布置、频谱记录和故障清单。验收不能只看“全场亮灯”，还要检查满场覆盖、同步、续航、应急切换、充电温升和盘点。LED、电池、天线、外壳或固件变更后，都需用黄金样机和标准场景回归测试。
正式活动前还要冻结“设备—节目—场地”三份配置。设备配置包含终端批次、固件、频点和分组；节目配置包含时间码版本、场景文件与应急页；场地配置包含基站点位、网络地址、电源和备用链路。任何临时更换都由现场负责人确认并留下记录。彩排结束后禁止在没有回归测试的情况下批量升级固件或修改无线参数，避免修复局部问题却影响全场。
现场结束后按区域回收并执行快速自检，将低电量、跌落、进液和无线异常终端放入不同周转盒。维护记录关联设备编号与故障现象，下一次发放前完成复测。备用主控、基站、天线、电源和网线也纳入盘点，不能只统计灯棒数量。只有把节目控制、无线覆盖、充电和资产流程放在同一验收体系中，系统才能稳定复用。
