本文由早期旋转展示装置资料匿名化重构。客户信息、原始尺寸、模块数量、材质品牌、报价和现场位置均未保留；文中结构与参数为同类项目的通用工程建议。
1. 项目背景与需求回顾
旋转动态展示墙使用多列或多行纵向装饰单元，通过转动改变正反面材质、反射角度和空间节奏。它既可以作为持续运行的动态艺术背景，也可以在特定时刻完成统一翻面，形成两套视觉主题。与小型桌面装置不同，落地墙体通常高度较大、模块惯量明显，现场又要求安静、整洁和长时间无人值守，因此结构、驱动和维护需要一起设计。
本方案面向展厅、酒店、剧场前厅、商业空间和品牌体验区。系统由承重框架、纵向旋转单元、直流减速电机或闭环步进、分组驱动板、主控器、电源柜、内容时间轴和维护工具组成。基础版本播放循环动作，高级版本可接入人体感应、灯光系统或中控平台。
2. 与翻转砖块墙的技术区别
旋转展示墙和翻转砖块墙都属于阵列运动装置，但控制重点不同。砖块墙的显示单元通常较小，追求矩阵图案和较高空间分辨率；旋转展示墙的单元更高、更重，材质和整体建筑比例更重要，动作频率较低，静音、抗摆和轴系刚度更关键。本文聚焦纵向长条模块和分组运动，不重复讨论像素化逐块动画。
| 对比项 | 纵向旋转展示墙 | 小砖块阵列 |
|---|---|---|
| 单元形态 | 长条板、织物框或复合饰面 | 方形/矩形小模块 |
| 主要效果 | 材质切换、空间波浪、整体节奏 | 低分辨率图案与局部涟漪 |
| 驱动重点 | 惯量、抗摆、上下轴同心 | 节点数量、同步与总线 |
| 维护重点 | 轴承、悬挂、面板平整度 | 快换单元和节点寻零 |
| 内容节奏 | 慢速、安静、建筑化 | 可更快、更细粒度 |
3. 需求工程化整理
需求需明确墙体高度与宽度、模块列数、每列分段数量、正反面材质、转动范围、运动节奏、观看距离、是否允许触碰、背部检修空间和每日运行时长。织物、木饰面、金属和石材纹理的重量、阻燃、翘曲和光泽差异明显，应在样机阶段用最终材料验证，不能只用轻质泡沫板代替。
装置内容也属于工程输入。若动作仅为整排切换，可以使用简单组播和机械限位；若要形成连续波浪，各单元必须能可靠控制角度、速度和相位。若接入人体感应，要定义观众人数、触发距离、无人回待机的时间和隐私要求，而不是笼统写“人走到哪里墙就跟到哪里”。
4. 技术指标与边界
| 项目 | 建议范围 |
|---|---|
| 单元 | 纵向复合板或框架，按运输分段拼装 |
| 转角 | 0–180°往复或有限角连续定位 |
| 驱动 | 直流减速电机+位置反馈，或闭环步进/伺服 |
| 控制 | 4–12 单元为一组，CAN/RS485 分区联网 |
| 噪声 | 在目标场地背景噪声条件下实测并约定口径 |
| 安全 | 防脱落、机械限位、防夹隔离、急停和过流保护 |
| 环境 | 默认室内；户外、防火或高湿需重新选材与认证 |
5. 系统总体架构
flowchart TD CMS["动效时间轴/中控接口"] --> MASTER["运动主控"] HUMAN["人体/距离传感 可选"] --> MASTER MASTER --> ZA["分区控制器A"] MASTER --> ZB["分区控制器B"] ZA --> U1["旋转单元1..N"] ZB --> U2["旋转单元1..N"] U1 --> FB1["角度/零位/电流反馈"] U2 --> FB2["角度/零位/电流反馈"] ESTOP["急停/门禁/烟感接口"] --> PWR["安全接触器与分区电源"] PWR --> ZA PWR --> ZB
主控只负责内容与分区协调，每个分区控制器本地执行运动曲线。这样主控网络出现短时延迟时，单元仍能按缓存轨迹完成或安全停止。电气系统将驱动电源、控制电源和传感器电源分开，急停切断执行器能量但保留诊断与通信，便于定位故障。
6. 框架、旋转单元与传动

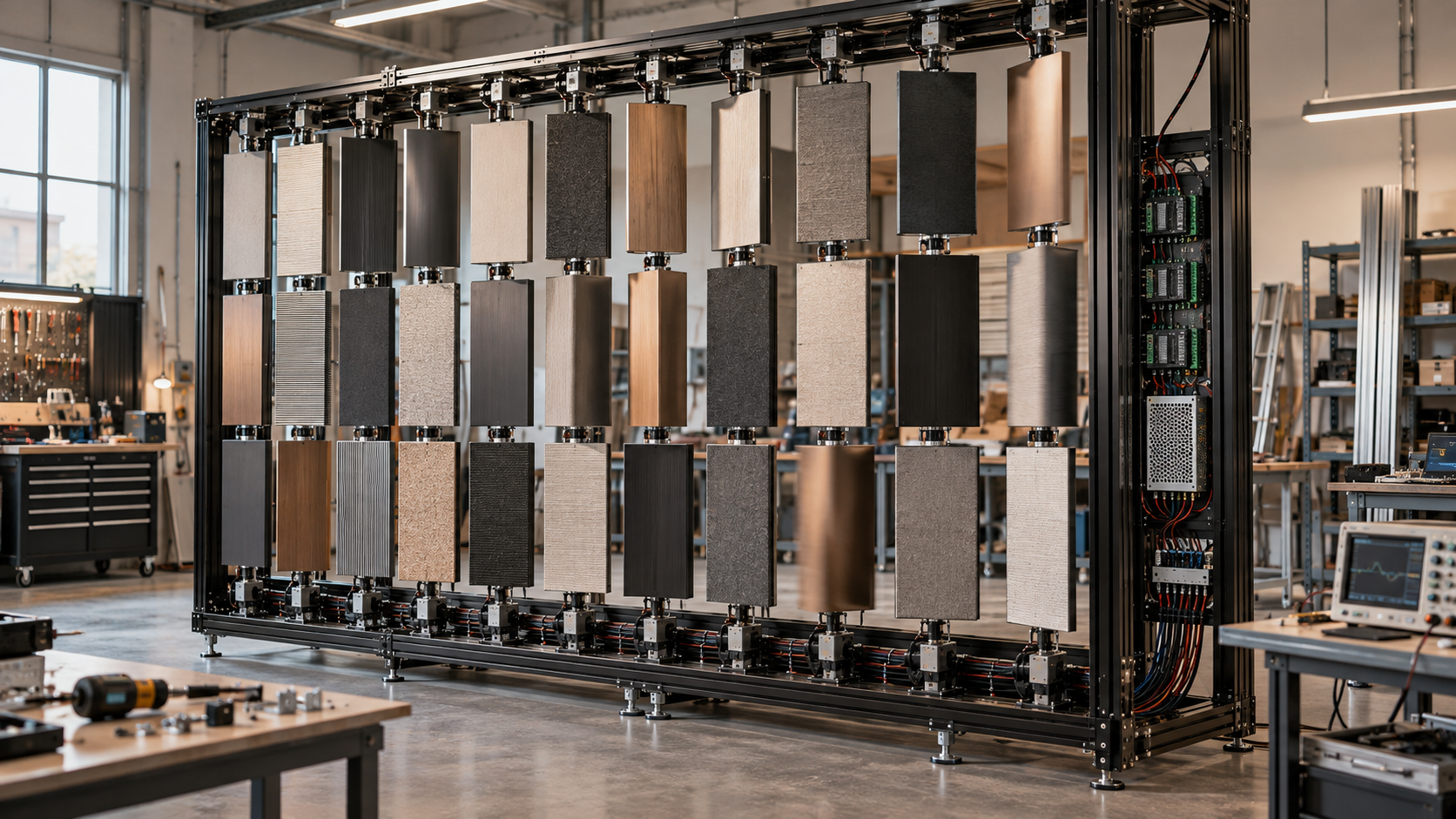

主框架根据墙体尺寸采用焊接钢架或重型铝型材。落地式结构通过可调地脚找平并设置防倾覆连接；吊装或附墙结构必须由有资质的结构方校核建筑连接。框架按进场通道分段，拼接位置使用定位销和高强螺栓保证轴线连续。外饰面与承力结构分离，便于现场完成结构找正后再封板。
旋转单元由轻量骨架、双面饰材、上下轴、轴承座和驱动连接构成。长条面板容易扭曲和摆动，建议上下两端支撑，驱动端使用弹性联轴器或同步带，非驱动端使用浮动轴承释放安装误差。面板重心尽量靠近旋转轴；不同饰材重量不一致时设置隐藏配重。若使用织物包覆，需要验证张力、阻燃和长期松弛；金属表面需处理反射眩光和指纹维护。
直流减速电机适合低频两位置切换，配霍尔或编码器做角度闭环；闭环步进适合多角度波浪；伺服适合高平滑性和实时曲线，但成本、体积和电磁干扰控制更高。传动比要兼顾低速平稳与反向间隙。所有轴端设置机械防脱和检修标记，不能依靠紧定螺钉单独承受长期重力载荷。
| 机械风险 | 设计控制 | 验证方法 |
|---|---|---|
| 长板摆动 | 上下支撑、限加速度、结构阻尼 | 高速录像和多速度扫描 |
| 轴线不同心 | 可调轴承座、弹性联轴器 | 装配后空载电流比较 |
| 材料翘曲 | 复合骨架、对称贴面 | 温湿循环与平整度测量 |
| 松脱 | 双重锁紧、机械防脱、扭矩标记 | 循环运行后复检 |
| 现场误差 | 分段定位销、可调地脚 | 激光水平与对角线检查 |
7. 电气控制与内容编排
每个分区由 24 V 或 48 V 工业电源供电，电机支路配置保险或电子保护。驱动板采集角度、零位、电流、温度和通信状态，支持地址设置与现场更换。长距离总线使用屏蔽双绞线、终端电阻和隔离收发器，动力线与信号线分槽。电源按典型同时动作比例计算，并用最不利动效验证峰值；控制软件提供错峰启动，减少母线跌落。
内容由时间轴和运动模板组成。常用模板包括整墙翻面、分列扫描、正弦波、相位波、呼吸节奏、随机低频摆动和感应让位。模板参数限制在经过验证的速度、加速度和角度范围内，内容人员不能直接发送超限脉冲。每次发布内容生成版本号，主控保留上一稳定版本，文件损坏时自动回退。
stateDiagram-v2 [*] --> PowerOn PowerOn --> ZoneHoming ZoneHoming --> Standby: all_ready Standby --> Playing: schedule_or_trigger Playing --> Standby: sequence_complete Playing --> Paused: human_pause Paused --> Playing: resume Playing --> FaultHold: motor_or_safety_fault FaultHold --> ZoneHoming: maintenance_reset ZoneHoming --> Standby
主控与中控系统可通过 TCP、HTTP、MQTT、OSC 或干接点连接。最小命令包括播放、暂停、停止、复位、指定内容和查询状态。接口使用命令序号与幂等处理，断网后保持当前安全模式，不重复启动同一动作。
{
"command_id": "CMD-00428",
"action": "play",
"sequence": "slow_wave_03",
"start_at": "2026-09-14T14:30:00+08:00",
"fallback": "standby_front"
}
8. 静音、安全与维护
噪声来自电机齿轮、轴承、面板气动声、框架共振和限位碰撞。静音优化按源头处理：选择低回差减速器，使用 S 曲线加减速，降低结构共振，避免每次撞机械限位，并在安装完成后测量不同动效下的声压。软件限速只能减少部分噪声，不能修复松旷传动。
观众可接近时，旋转区域设置安全距离、透明隔离或小间隙设计。检修门门磁进入安全链路；急停后执行器停止，重启必须人工确认并逐区寻零。维护界面显示每个模块的角度误差、电流、运行次数和故障历史，支持单点点动、低速寻零和禁用模块。更换单元后只校准所在分区，不要求重新拆装整墙。
9. 测试与验收
| 类别 | 测试方法 | 建议通过标准 |
|---|---|---|
| 结构 | 满尺寸单元循环和防脱检查 | 无松动、干涉与危险位移 |
| 同步 | 整墙翻面、相位波录像 | 动作连续，无明显掉队或反向 |
| 静音 | 多动效、多距离测量 | 满足场地约定背景噪声要求 |
| 电气 | 高同时率启动、堵转和掉电 | 无复位，保护分区明确 |
| 安全 | 急停、门禁、单元卡住 | 进入安全状态并记录故障 |
| 恢复 | 断电、断网、主控重启 | 逐区寻零并回稳定内容 |
| 耐久 | 典型节目连续循环 | 轴承、联轴器、电机温升受控 |
10. 项目阶段、交付与产品化
POC 先做 2–4 个真实尺寸单元，验证材料、轴系、噪声和运动曲线，约 2 周；EVT 制作一个完整分区和控制箱，完成主控与基础动效，约 3–4 周；DVT 扩展工程规模并完成长时间运行、异常注入与安装预演，约 4 周；现场实施根据框架规模、运输和施工条件安排 1–2 周。
交付物包括总体与模块结构图、安装接口、电气图、驱动控制板、嵌入式程序、主控软件、动效文件、通信协议、寻零与维护工具、测试报告、安装手册和备件清单。团队由机械结构、电气、嵌入式、交互软件、动效与现场工程师组成。
主要风险是满尺寸材料与小样差异、长轴同心度、传动回差、框架共振、消防材料和建筑连接。项目应先完成真实材料单元，再冻结大规模采购。后续可扩展灯光联动、实时音乐分析、匿名人体感应、运行寿命预测、远程内容更新和多装置统一中控。初拓可承担结构、电机驱动、控制系统、动效软件、现场安装和持续维护。
11. 材料样板、运动曲线与施工组织
动态展示墙的视觉效果由材料和运动共同决定，因此深化阶段应建立“材料样板—满尺寸运动单元—分区样机”三级验证。小块材料样板用于确认颜色、纹理、反射和阻燃；满尺寸单元用于确认重量、翘曲、重心、轴承和噪声；分区样机用于确认相邻间隙、同步、电流和整体节奏。任何一级更换材料，都要回到相应验证，而不能仅凭供应商色卡直接放大生产。
双面材料的视觉目标要在实际场地照明下检查。镜面会反射观众、灯具和消防指示，深色织物可能吸收光线，木纹与金属在旋转过程中产生不同亮度变化。设计师和工程师共同确定正面、反面、侧面以及中间角度是否可见，必要时对板边、背框和轴端做统一消隐。清洁方式也属于材料选择条件：高处模块若容易留下指纹或积灰，会显著提高维护成本。
运动曲线先以角度、持续时间和相位描述，再由控制器转换为速度与加速度。长条单元不适合突然启停，S 曲线可减小结构冲击和摆动。相位波的视觉连续性取决于相邻单元延迟与实际到位误差，不能只在电脑预览中判断。工程团队应使用固定机位录像，对单元边缘轨迹做分析，找到无共振且视觉清晰的速度区间，并把这些限制固化到内容编辑器。
| 验证层级 | 样件规模 | 主要结论 |
|---|---|---|
| 材料样板 | 多种小板 | 色泽、反射、阻燃、清洁与供应稳定性 |
| 满尺寸单元 | 1–2个 | 重量、重心、驱动扭矩、噪声和防脱 |
| 分区样机 | 一行或一列 | 框架公差、相邻间隙、总线与分区功率 |
| 工厂预装 | 一个完整分区 | 编号、线束、寻零、内容与包装顺序 |
| 现场整墙 | 全规模 | 建筑接口、整体同步、安全和运维 |
施工组织从建筑复尺和承载确认开始。现场提供完成面、地面水平、墙体结构、供电、网络、消防和检修通道信息。框架安装区设置围挡，承重结构未验收前不安装运动单元。电气箱上电前完成绝缘、接地、相序或极性检查；每个分区独立上电和寻零，通过后再联机。外饰封板放在运动与维护验证之后，避免为排查一个连接器反复拆装。
运输包装要限制旋转单元动作。长板采用专用支架保持平整，轴端加保护套，表面材料分层隔离；电机和联轴器若不适合承受运输冲击，可在现场装配。每箱附模块编号和安装区域，扫码即可查看图纸与校准值。到货后先检查包装冲击标记和板面，再按分区顺序转运，减少临时堆放导致变形。
现场调试结束后保留基准照片、各分区电流、零位偏移、噪声记录和内容版本。物业或运营人员接受急停复位、单模块禁用、日常清洁和报修培训。远程支持无法替代机械巡检，维护周期应结合每日运行时长和动作次数制定。通过把材料、运动和施工同时纳入验证，旋转展示墙才能在真实空间中保持设计效果和工程可靠性。
12. 故障降级与验收基线
无人值守运行时必须明确安全优先级。单模块反馈偏差可停止该单元并让相邻内容避开；一个分区通信中断则停在正面或预设安全角度；急停、门禁、结构振动或电源温度异常必须停止全部运动。恢复时先检查安全输入，再低速验证，最后逐区寻零，不能由定时任务自动重启。
| 故障 | 判断依据 | 降级动作 | 恢复条件 |
|---|---|---|---|
| 单元到位慢 | 超时、角度误差、电流 | 锁定单元 | 点动检查与校准 |
| 分区离线 | 总线心跳、供电状态 | 停止所在分区 | 通信恢复后寻零 |
| 异常振动 | 传感器或人工巡检 | 降速并停相关区域 | 检查紧固与轴系 |
| 过温 | 电机、驱动、电源温度 | 降低同时率或全停 | 冷却并确认风道 |
| 安全链路 | 急停、门禁、烟感 | 立即全停 | 现场授权复位 |
内容发布经过预览、约束检查、实体分区测试和签发。软件计算最大速度、加速度、同时动作数量和预计动作次数，超限内容不能导出。验收资料包括材料与阻燃文件、建筑连接、框架尺寸、接地绝缘、零位偏移、典型动效电流、噪声、急停、断电恢复、连续运行和模块更换记录。每次内容或关键零件升级都保留旧版本并回归扭矩、温升与噪声。
