本文由历史需求澄清资料匿名化重构。已删除使用单位、原始型号、认证口径、数量、商务信息和可识别设计；文中参数是面向同类设备的通用建议，不能替代具体产品的安规与认证评估。
1. 项目背景与需求回顾
学校、企业、实验室、运动队和设备租赁场景常需要把多只智能手表集中保管并充电。普通插排加散装充电线会产生线缆杂乱、触点接触不良、状态不可见和局部温升等问题。若设备长期满载，电源余量、线束压降、短路保护和柜体通风都需要系统设计。

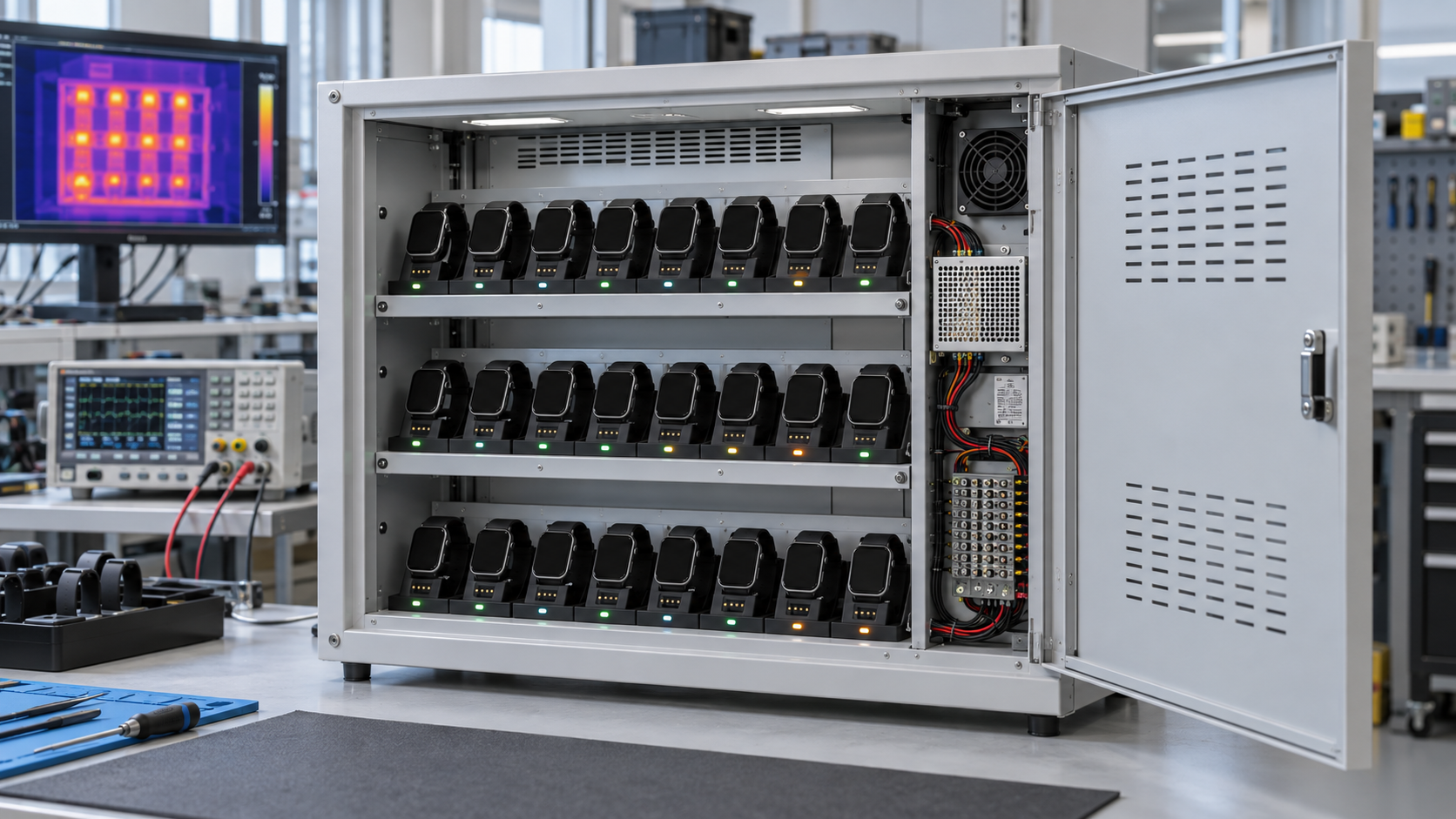

本方案面向 12–48 个槽位的模块化充电柜。每个槽位提供固定的磁吸或 Pogo Pin 充电座，识别手表在位、充电中、完成和异常状态；柜体集中接入市电，经隔离电源转换为安全低压，再分配到各层和各槽。基础版实现独立指示与保护，高级版可增加门锁、用户身份、使用记录、远程告警和资产盘点。
2. 需求工程化整理
设计前必须确认手表输入电压、电流、充电协议、磁吸极性、充满策略和内部是否已有电池保护。充电柜不能假设所有设备都能直接并联到一个大电源，也不能用柜端“充满即停”替代手表内部充电管理。柜体负责提供稳定受保护的 5 V 或指定低压电源、检测外部电流与温度，并在异常时隔离故障槽位。
| 需求组 | 必须确认 | 对设计的影响 |
|---|---|---|
| 电气 | 单机输入、峰值电流、协议、极性 | 电源容量、接口和保护阈值 |
| 槽位 | 数量、间距、表带形态、取放方向 | 结构尺寸、治具和人机工学 |
| 状态 | 在位、充电、充满、故障 | 采样方式、指示灯和软件逻辑 |
| 环境 | 温度、粉尘、是否上锁、运行时长 | 散热、防护和柜门结构 |
| 运维 | 编号、盘点、故障替换、清洁 | 模块化、日志和维护空间 |
3. 技术指标与边界
| 项目 | 样机建议 |
|---|---|
| 输入 | AC 220 V，三芯电源线，开关、保险与接地 |
| 输出 | 各槽 5 V/1 A 或按目标手表规格定义，不默认支持快充 |
| 槽位 | 每层 4–8 位，多层模块化扩展 |
| 保护 | 过压、过流、短路打嗝、过温和分路保险 |
| 指示 | 空槽熄灭、充电与完成双色提示、异常闪烁 |
| 热管理 | 优先自然风冷；满载温升不满足时增加可维护风扇 |
| 柜体 | 金属接地柜或阻燃结构；外部防护等级按环境另行验证 |
4. 系统总体架构
flowchart TD AC["AC输入/开关/保险/接地"] --> PSU["隔离式主电源"] PSU --> L1["第一层分路电源板"] PSU --> L2["第二层分路电源板"] L1 --> S1["槽位1..N 限流/采样/开关"] L2 --> S2["槽位1..N 限流/采样/开关"] S1 --> WATCH1["磁吸座/手表"] S2 --> WATCH2["磁吸座/手表"] CTRL["主控/状态机/显示"] --> L1 CTRL --> L2 TEMP["层温/电源温/风扇反馈"] --> CTRL LOCK["门锁/门磁/权限 可选"] --> CTRL
电力分配采用“主电源—层级分路—槽位保护”三级结构。任何单槽短路应由该槽限流或电子保险隔离，不使整层掉电；某层故障也不应影响其他层。主控采集各槽电流与在位信号，只做外部状态判断，最终充电截止仍由手表内部充电芯片负责。
5. 柜体、槽位与人机设计
柜体采用喷塑钣金或阻燃塑胶分层结构。每层设计为可抽拉或可拆维护模块，包含槽位治具、低压分配板、状态灯和线束。手表槽位应兼容不同表带开合状态，避免表冠、传感器和表带受压。磁吸底座设置机械定位，使用户无需寻找角度即可贴合，同时控制磁铁吸力，防止取表时连同底座拉起。
Pogo Pin 接口需要考虑针头行程、接触压力、镀层、汗液和偏心插入。底座可更换，损坏时不拆整层。槽位编号在柜体上清晰可见，状态灯避免被手表遮挡。柜门打开后不能碰撞表带，层间距留出手部操作空间。若配置透明门，应评估阳光照射与内部温升；若追求较高防护等级，进出风结构需使用过滤或迷宫风道。
| 结构项 | 推荐设计 | 验证方法 |
|---|---|---|
| 充电座 | 可更换磁吸/Pogo模块 | 反复取放和偏心插入 |
| 槽位 | 限位柔性托架 | 多种表带佩戴状态测试 |
| 层模块 | 抽拉维护、锁紧连接器 | 单层更换和防误插 |
| 柜门 | 门磁、缓冲和可靠接地 | 开关寿命与夹手检查 |
| 风道 | 下进上出、风扇可换 | 满载热成像和堵风测试 |
6. 电源、保护与热管理
主电源按所有槽位额定功率、转换效率和余量选型。即使单只手表平均电流较小，也应按插入瞬间、充电初期和多槽同时工作的峰值计算。大电流 5 V 总线容易出现线束压降，可采用 24 V 主母线到各层，再在层板上用 DC/DC 转为 5 V，或使用铜排/粗线束和分区电源。不同方案要通过最远槽电压与温升实测决定。
单槽使用负载开关或电子保险，具备限流、短路打嗝和过温关断。电流采样可使用分流电阻加多通道 ADC，或每层使用电流监测芯片。状态判断采用时间窗口和迟滞：检测到稳定电流后标记充电，电流持续降至阈值以下并保持一定时间后显示完成；接触抖动、反复重启或电流异常则进入故障状态。阈值需要由目标手表充电曲线标定。
柜内至少布置电源区、层板区和排风区温度传感器。自然风冷版本通过通风孔形成烟囱效应；主动风冷版本采用低噪声滚珠风扇，并监测转速。温度达到预警值时降低部分槽位功率或分批启动，达到保护值时停止充电并保持报警。风扇和滤网属于耗材，必须可从维护面更换。
7. 嵌入式软件与管理功能
基础主控可使用 STM32/GD32，扫描槽位在位、电流、温度、门磁和风扇，驱动状态灯与蜂鸣器。每个槽位状态为“空闲、检测、充电、完成、接触异常、过流、过温、禁用”。插入设备后先做低电流探测，再打开正常供电；移除设备后关闭输出并清除本次会话。
stateDiagram-v2 [*] --> Empty Empty --> Detect: device_present Detect --> Charging: voltage_current_ok Detect --> Fault: reverse_or_short Charging --> Full: current_below_threshold Charging --> Fault: over_current_or_over_temp Full --> Charging: current_rises_again Charging --> Empty: device_removed Full --> Empty: device_removed Fault --> Empty: remove_and_reset
联网版本增加以太网或 Wi-Fi，向本地 Web 后台上报槽位、温度、门状态和故障。后台可显示柜体总览、禁用故障槽、导出使用记录和配置维护阈值。涉及人员身份时，应最小化收集信息并设置日志保留期，不在设备本地保存不必要的敏感资料。
{
"cabinet_id": "CAB-A01",
"slot": 18,
"state": "charging",
"voltage_mv": 5010,
"current_ma": 286,
"temperature_c": 34.2
}
8. 测试与验收
| 类别 | 测试方法 | 建议通过标准 |
|---|---|---|
| 输出一致性 | 空载、半载、满载测最远槽电压 | 各槽电压处于目标设备允许范围 |
| 单槽保护 | 短路、过流、反接与接触抖动 | 故障槽隔离，其他槽持续工作 |
| 温升 | 满槽连续充电和热成像 | 电源、线束、触点和柜内温度受控 |
| 状态判断 | 不同电量设备完整充电曲线 | 充电、完成和异常提示稳定 |
| 机械 | 重复取放、表带差异、底座插拔 | 无卡滞，触点无异常磨损 |
| 断电恢复 | 充电中断电再上电 | 分批安全恢复，不发生大电流冲击 |
可靠性测试还包括 24–48 小时满载老化、风扇失效、通风孔部分堵塞、门反复开关、静电放电和电源波动。若产品进入公共场所，应按销售地区确认 3C、EMC、阻燃和机械安全要求，样机验证不能被描述为已经取得认证。
9. 项目阶段与交付物
POC 先使用 4–8 槽验证磁吸接口、充电曲线和保护，约 2 周；EVT 完成单层与柜体样机、分路板和主控固件，约 3–4 周；DVT 扩展到满槽，进行温升、保护、老化与人机测试，约 3 周；PVT 建立装配、线束、槽位校准和老化工装，约 2 周。
交付物包括柜体与槽位结构图、电气原理图、分路板 PCB、嵌入式固件、状态协议、测试工装、热测试报告、装配 SOP、用户说明和维护手册。团队配置包含结构、硬件、嵌入式、电气安全、测试和可选后台开发人员。
10. 风险与产品化方向
主要风险是目标手表规格变化、磁吸极性差异、5 V 压降、局部触点发热和错误的充满判断。项目开始前应获取真实样机和充电曲线，不能只依据口头电流值。后续可扩展 RFID/二维码盘点、门锁权限、预约借还、远程运维、用电统计、故障预测和模块化电池柜。初拓可完成工业设计、柜体结构、低压电源、分路保护、嵌入式固件、后台接口和整机可靠性验证。
11. 充电曲线标定、故障诊断与生产测试
样机阶段应至少准备多只处于不同电量、不同温度和不同使用年限的目标手表。测试从空载输出开始，记录手表接入后的电压、电流、时间和温度曲线，覆盖低电量快速充电、后段恒压降流、充满维持和取下重插。若设备支持系统更新或屏幕常亮，充满后的负载电流可能再次升高，柜端算法不能立即误判为电池故障。
状态判断采用多条件而不是单阈值。检测在位后先确认接口电压没有反向或短路，再打开限流输出；电流稳定高于起充阈值进入“充电”；电流低于完成阈值并持续一定时间，同时槽位温度正常，才进入“完成”。若电流在短时间内反复跳变，提示清洁或重新放置；若温度上升快于正常曲线，即使未达到绝对阈值也应降额或断开。
| 故障表现 | 可能原因 | 诊断数据 | 建议处理 |
|---|---|---|---|
| 无法在位 | 磁吸方向、触点偏移、传感器故障 | 在位输入、空载电压 | 重新放置或检查底座 |
| 电流反复跳变 | 触点污染、表带牵拉、接口磨损 | 电流波形、接触次数 | 清洁并更换可拆底座 |
| 单槽过温 | 接触电阻、线束松动、设备异常 | 槽温与相邻槽对比 | 立即隔离并检修 |
| 整层压降 | 线束截面积不足或电源过载 | 层输入、最远槽电压 | 检查母线和电源余量 |
| 完成误判 | 设备后台负载变化 | 完整充电曲线与时间 | 调整窗口和迟滞逻辑 |
生产测试工装一次连接一层分路板，自动模拟空载、正常负载、过流和短路。程序读取每个槽的采样值，校正通道增益与零点，验证开关、指示灯和温度输入，并把结果绑定到层板序列号。柜体总装后执行槽位扫描，操作员依次放入标准负载，系统检查编号与物理位置是否一致。这样可在出厂前发现插错线束、通道颠倒和采样漂移。
线束是多槽设备最容易被低估的部分。主母线、层支路和槽位线分别规定线径、颜色、端子和最大长度；大电流端子执行压接拉力与扭矩抽检。线束经过钣金孔使用护圈，抽拉层采用拖链或高柔线，风扇和门磁接口防呆。所有连接器应在满载热测试后复紧或复查，避免运输振动后出现接触发热。
运维后台按照柜体、层、槽三级展示状态。普通使用者只看到可用、充电、完成和故障提示；维护人员可查看电压、电流、温度、累计充电时长、故障次数和固件版本。阈值修改需要权限和审计，远程关闭槽位后现场灯光显示禁用，防止继续放入设备。日志只记录设备编号和运行数据，若不是业务必需，不收集个人姓名和具体使用行为。
柜体交付时提供日常检查表：触点清洁、风道无堵塞、门锁正常、无异味和异常声响、状态灯一致。每季度抽查最远槽电压、主电源风扇和保护功能；更换充电底座后执行快速校准。通过标准化标定、产测和维护，才能让多路充电柜在长期满载环境下仍保持可控，而不是依赖使用者发现某个槽位已经失效。
12. 安全边界与验收资料
充电柜向手表输出低压，但整机入口仍连接市电。强弱电区域必须物理隔离，金属柜体可靠接地，电源模块固定并保留散热距离。用户可触及的槽位只暴露安全低压，空闲触点可关闭或限流探测。柜门、隔板和线束按目标市场选择阻燃材料，临时插排与裸露端子不能进入交付结构。
| 风险 | 设计控制 | 验证记录 |
|---|---|---|
| 市电触电 | 接地、保险、绝缘、防触及隔板 | 接地连续性与绝缘测试 |
| 低压短路 | 单槽电子保险、分路保护 | 短路波形与恢复行为 |
| 局部过热 | 温度检测、限功率、维护风道 | 满载热成像与风扇失效 |
| 电池异常 | 不替代设备BMS，异常温升隔离 | 多电量和老化设备曲线 |
| 误用接口 | 防反结构、极性检查 | 反向、偏插和异物测试 |
认证准备先明确设备类别、销售地区、室内环境、最大输入功率和目标标准，再安排安规、EMC、材料及运输测试。DVT 前进行预测试并关闭问题；未取得正式认证时不宣称已经通过。验收包包含目标手表规格、电源预算、保护阈值、充电曲线、温升图、线束表、软硬件版本和产测记录。现场抽查不同位置槽位，并验证短路隔离、风扇停转、断电恢复和门锁逻辑。
若充电柜同时承担资产借还，充电保护与身份业务应解耦。后台或网络不可用时，过流、短路和过温保护仍独立有效；门锁是否开放由预先确认的运营策略决定。权限修改、远程禁用和日志导出保留审计，但不收集与设备管理无关的个人信息。固件升级先在备用层板验证，再分批更新，失败时能够回到上一版本。
备件应包括充电底座、分路板、风扇、保险和标准负载。维护人员更换部件后执行槽位自检与满载抽测，确认编号、状态灯和采样一致，再恢复投入使用。
